Vrtačky

Radiální vrtačka 2K52-1 byla vyrobena v 80. letech v SSSR. Nabízený stroj je ideální pro kusovou i malosériovou výrobu.

Technické specifikace vrtačky 2K52-1
- maximální průměr vrtání: 25 mm
- kapacita závitování: M16
- rozměry pracovního stolu (D x Š): 800 x 630 mm
- maximální svislý posuv pouzdra podél sloupu (nastavitelný): 625 mm
- maximální vodorovný posuv vřetena: 410-900 mm
- rozsah otáčení sloupu: 360°
- upínání sloupu: ruční/elektrické
- počet stupňů nastavení otáček vřetena: 8
- zdvih vřetena: 250 mm
- vzdálenost od osy vřetena ke sloupu: 300-800 mm
- vzdálenost od konce vřetena k základně vrtáku: 125-1000 mm
- maximální přípustný krouticí moment: 90 Nm
- výkon hlavního motoru: 1,5 kW
- výkon čerpadla chladicí kapaliny: 0,125 kW
- rozměry (D x Š x V): 1760 x 915 x 1970 mm
- hmotnost stroje 2K52-1: 1250 kg

umístění: Polsko
telefon: +48 603 510 566

Sloupová vrtačka FLOTT SB 25 STV byla vyrobena v roce 1991 v Německu společností Arnz Flott GmbH Werkzeugmaschinen.

Technické specifikace vrtačky FLOTT SB 25 STV
- maximální průměr vrtání (litina): 30 mm
- maximální průměr vrtání (ocel): 25 mm
- rozměry pracovního stolu (D x Š): 330 x 300 mm
- rozsah otáčení pracovního stolu: 360°
- nastavení výšky pracovního stolu: 550 mm
- otáčky vřetena: 200, 300, 500, 800, 1250, 2000 ot/min
- počet stupňů nastavení otáček vřetena: 6
- kužel vřetena: MK3
- vzdálenost vřetena od povrchu pracovního stolu: 50-600 mm
- dosah: 280 mm
- prodloužení pinoly: 150 mm
- průměr sloupu: 110 mm
- celková potřeba energie: 1,5 kW
- rozměry (D x Š x V): 700 x 450 x 1870 mm
- hmotnost stroje FLOTT SB 25 STV: cca 300 kg

(Uvedené technické parametry se mohou mírně lišit od skutečnosti. Je třeba ověřit skutečné možnosti nabízeného stroje.)

umístění: Polsko
telefon: +48 603 510 566

Prosím viz foto...

Nabízím návod k stolní vrtačce: SV-6, SV-10, SV-13, SV-16. Včetně výchozí ele. revize.
Zašlu po dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Nabízím návod k stojanové vrtačce V-50 výr. TOS.
Zašlu poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Nabízím kompletni návod k radiální vrtačce VO-50, výrobce MAS.
Zašlu po dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Nabízím kompletní návod k stojanové vrtačce V-40 TOS.
Zašlu po dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Hloubkový vrtací stroj IXION AUERBACH TL 1004 byl vyroben v roce 2004 v Německu společností Ixion Auerbach Maschinenfabrik GmbH.

Technické údaje vrtačky pro hluboké otvory IXION AUERBACH TL 1004
- maximální hloubka vrtání: 1000 mm
- maximální průměr otvoru: 32 mm
- minimální průměr otvoru: 6 mm
- kapacita vrtání v oceli 1.2312 (karbidový dělový vrták): fi 25 mm
- kapacita závitování v oceli 1.2312: M20
- rozměry otočného pracovního stolu (D x Š): 1200 x 700 mm
- maximální hmotnost obrobku: 3000 kg
- kužel vřetena: ISO 40
- výměna nástrojů: ruční
- objem nádrže chladicí kapaliny: 520 l
- hmotnost stroje IXION AUERBACH TL 1004: 3500 kg

Vybavení hloubkového vrtacího stroje IXION AUERBACH
- CNC řízení: IXION MITSUBISHI M520 MH
- měřicí sonda v držáku ISO 40
- dělové vrtáky 3-22 mm
- držáky ISO 40 pro kleštiny a nástroje
- nástroje pro upínání obrobků
- chladicí zařízení
- filtrační jednotka
- dopravník třísek
- zásobník třísek s odlučovačem emulze
- kryt pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566

Nabízím kompletní návod radiální vrtačky VR-6 výrobce MAS Kovosvit.
Zašlupo dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Nabízím kompletní dokumentaci k radiální vrtačce VR-4A výr. Kovosvit n.p. Zašlu na dobírku (120,-) nebo obyčejně při platbě na účet předem (60,-)Zkoukněte i ostatní moje dokumentace a inzeráty.

Nabízím kompletní dokumentaci k radiální vrtačce VR-4. Zkoukněte i ostatní moje dokumentace a inzeráty.

Nabízím kompletní návod k dílenské vrtačce UB-2. Obsluha, údržba, oleje, elektroschéma, obrázky kompletního vnitř. uspořádání atd.
Zašlu po dohodě poštou nebo zásilkovnou.
Zkoukněte i ostaní moje návody a dokumentace!

Název stroje: Vrtačka stolní
Katalogové číslo: 13483
Popis:
EAN: 22776
Prodejní jednotka: ks
Hmotnost: 38,2 kg

Prodáme použitou souřadnicovou vrtačku VXD 100 CNC, r. v. 1994, výrobce: Kovosvit, a. s. Jde o souřadnicovou vyvrtávačku/frézku. Je v dobrém technickém stavu, v provozu pod proudem a obhlídka je možná. Stroj je vhodný pro přesné vrtání, vyvrtávání a obrábění větších dílů díky velkorysé pracovní ploše a vysokým otáčkám vřetena. Na stroji je řídící systém Heidenhain TNC 360.

Technické parametry:

Upínací plocha stolu: 1400 × 1000 mm
Pojezd X (stůl): 1400 mm
Pojezd Y (vřeteník): 1000 mm
Zdvih vřetena Z: 300 mm
Max. hmotnost obrobku: 2000 kg
Otáčky vřetena: 30 - 3000 ot/min
Výkon motoru vřetena: 11,4 kW při 1550 ot
Kužel vřetena: ISO 40
Počet nástrojů v zásobníku: 20 ks
Max. průměr nástroje: 100 mm
Max. délka nástroje: 300 mm
Max. hmotnost nástroje: 10 kg
Max. průměr vrtání do oceli: 50 mm
Max. průměr vrtání do litiny: 60 mm
Vzdálenost mezi stojany: 1500 mm
Celkový příkon: 26 kVA
Rozměry stroje:
délka: 5200 mm
šířka: 3700 mm
výška: 3455 mm
Hmotnost stroje: 9000 kg

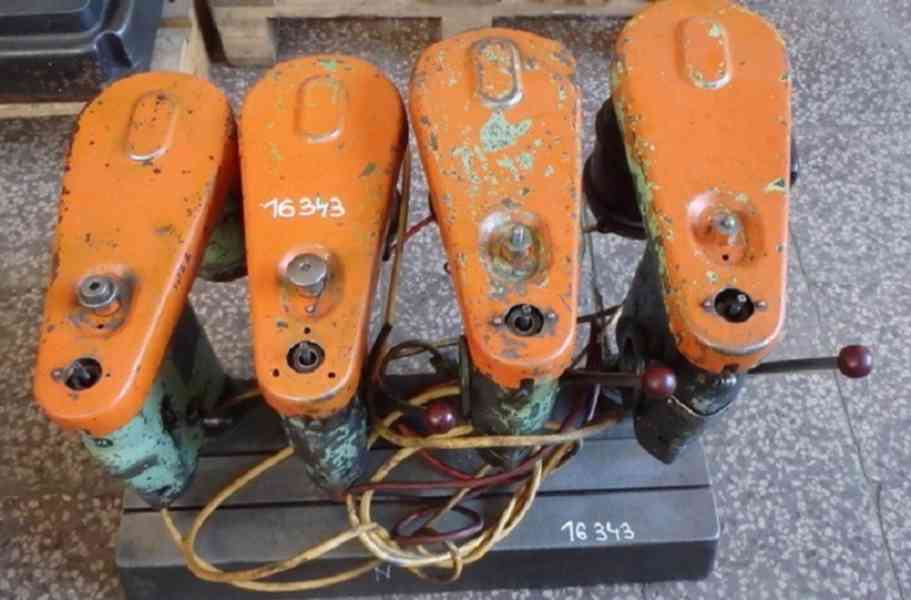

Název stroje: Elektrická stolní vrtačka řadová
Katalogové číslo: 10036
Popis:
EAN: 16343
Prodejní jednotka: ks
Hmotnost: 125 kg

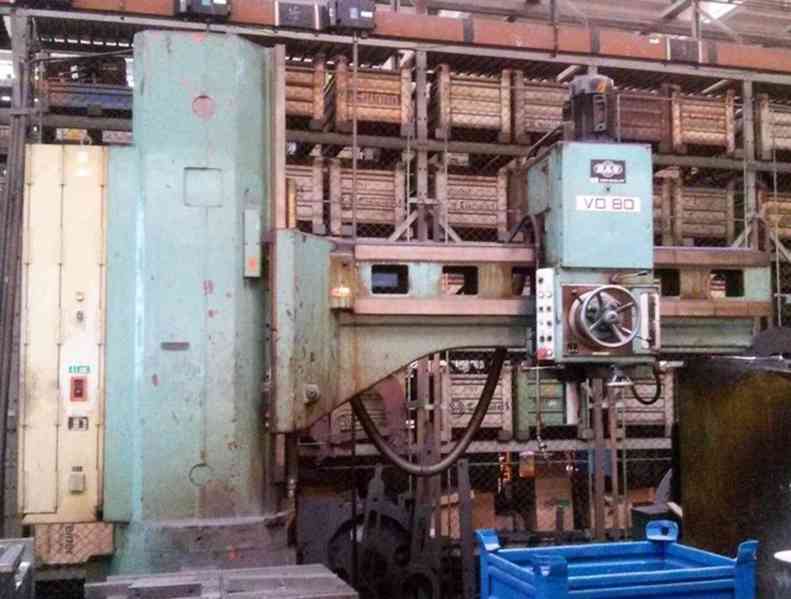

Název stroje: Vrtačka otočná
Katalogové číslo: 9795
Typ, parametry: VO 80
Výrobce: Kovosvit n.p.
Rok výroby:
1986
Popis:
Max. průměr vrtání do oceli 80mm
Max. průměr vyvrtávání do oceli s vedením 300mm
Max. vzdálenost osy vřetena k vedení pláště 2515mm
Svislé přestavení ramena 1250mm
Otáčky vřetena:
počet stupňů 30
rozsah 9-1800min-1
Výkon hlavního motoru 7,5-11kW
Celkový příkon stroje 13,5kVA
Hmotnost 12100kg

Název stroje: Vrtačka otočná
Katalogové číslo: 9523
Typ, parametry: VO 63
Výrobce: Kovosvit n.p.
Rok výroby/generální opravy:
nezjištěn/2002
Popis:
Maximální průměr vrtání do oceli 63 mm
Maximální průměr vyvrtávání do oceli s vedením 300 mm
Maximální vzdálenost osy vřetena k vedení pláště 2000 mm
Svislé přestavení ramena 950 mm
Otáčky vřetena
- počet stupňů 16
- rozsah 11-2000/min
Výkon hlavního motoru 5,5 kW
Celkový příkon stroje 8,5 kVA
Hmotnost 6900 kg
Stav: ZAPOJENO, možno předvést v chodu

Název stroje: Vrtačka otočná
Katalogové číslo: 9392
Typ, parametry: VR 5 A
Výrobce: Kovosvit Sezimovo Ústí
Rok výroby:
1978
Popis:
Maximální vzdálenost osy vřetena k vedení pláště 1280mm
Minimální vzdálenost osy vřetena k vedení pláště 200mm
max. průměr vrtání " zplna ":
- v oceli pevnosti 588 MPa 50mm,
- v šedé litině pevnosti 245 MPa 60mm,
max. průměr vyvrtávání v oceli pevnosti 588 MPa 200mm,
max. závit :
- v oceli pevnosti 588 MPa M30,
- v šedé litině pevnosti 245 MPa M42,
svislé přestavení ramena 875mm,
vodorovné přestavení vřeteníku po ramenu 1280mm,
průměr vřetena 40mm,
elektromotor vřeteníku 4kW,
upínací plocha základny 1820x986mm,
rozměry stroje 2960x1120x3330mm,
hmotnost stroje 3700kg

Název stroje: Vrtačka otočná
Katalogové číslo: 9273
Typ, parametry: VO 50/1600
Výrobce: Kovosvit n.p.
Rok výroby:
1980
Popis:
Maximální kapacita vrtání do oceli 50 mm
Maximální průměr vrtání do oceli
konzola 120 mm
s vedením 200 mm
Maximální vzdálenost osy vřetena k vodícímu plášti 1600 mm
Minimální vzdálenost osy vřetena k olověnému plášti 320 mm
Vertikální rameno 875 mm
Zdvih vřetena 310 mm
Rychlost vřetena:
16 stupňů
rozsah 28 - 2500 min - 1
Výkon hlavního motoru 4kW
Celkový výkon 6kVA
Hmotnost 4550 kg
Stav: ZAPOJENO, možno předvést v chodu

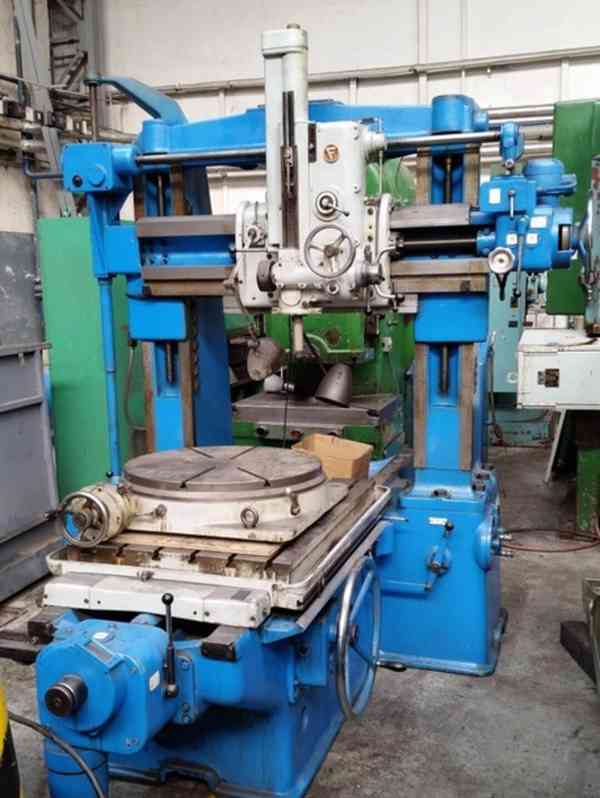

Název stroje: Vrtačka souřadnicová
Katalogové číslo: 9256
Typ, parametry: 750X1100
Výrobce: VEB
Rok výroby:
1959
Popis:
rozměry stolu 750X1100 mm
hmotnost stroje 5000 kg
